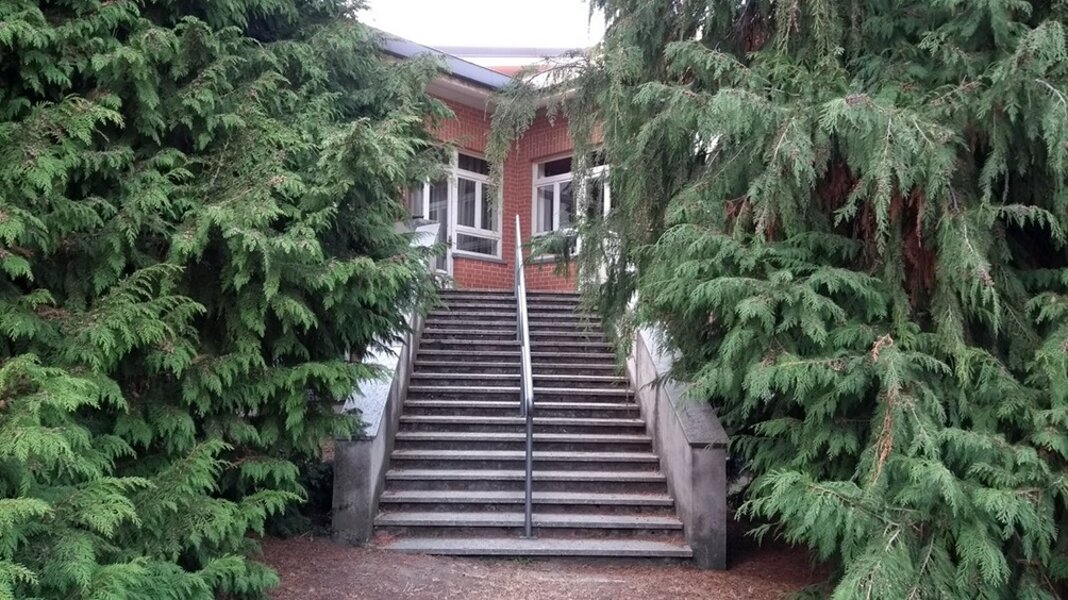

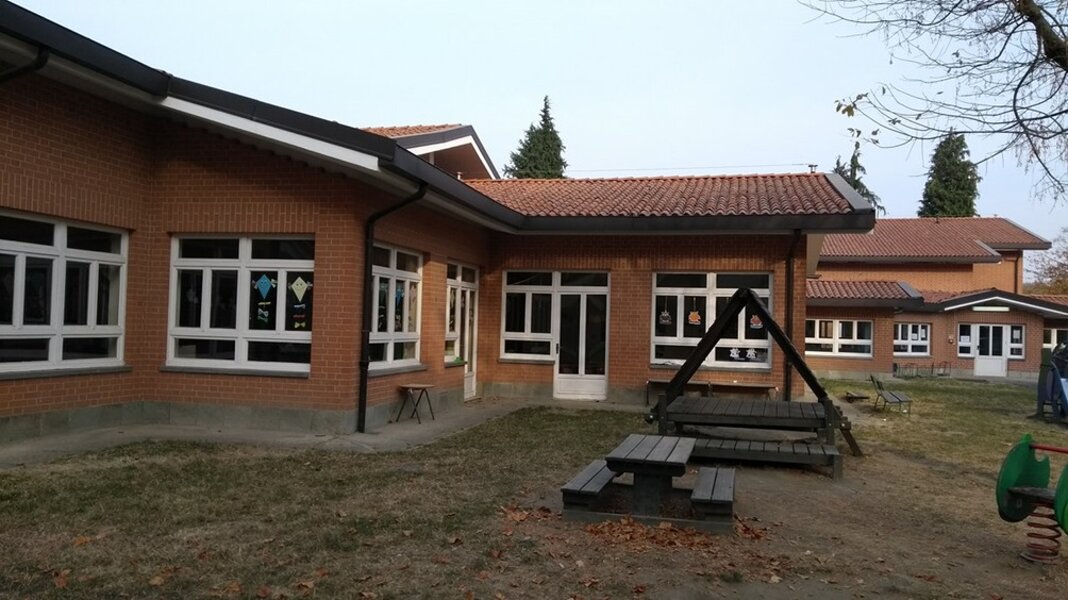

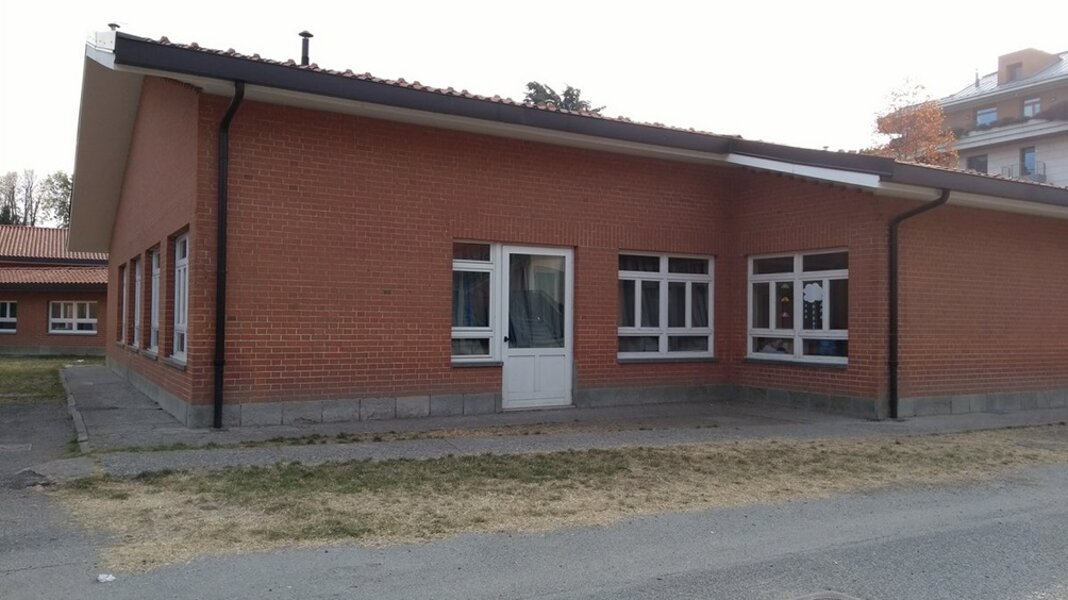

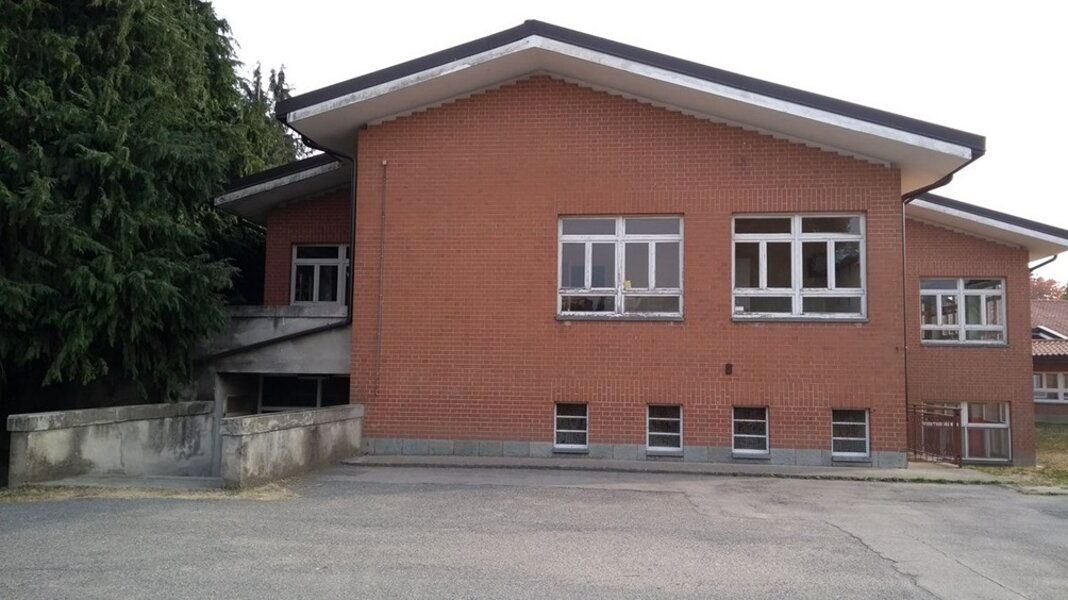

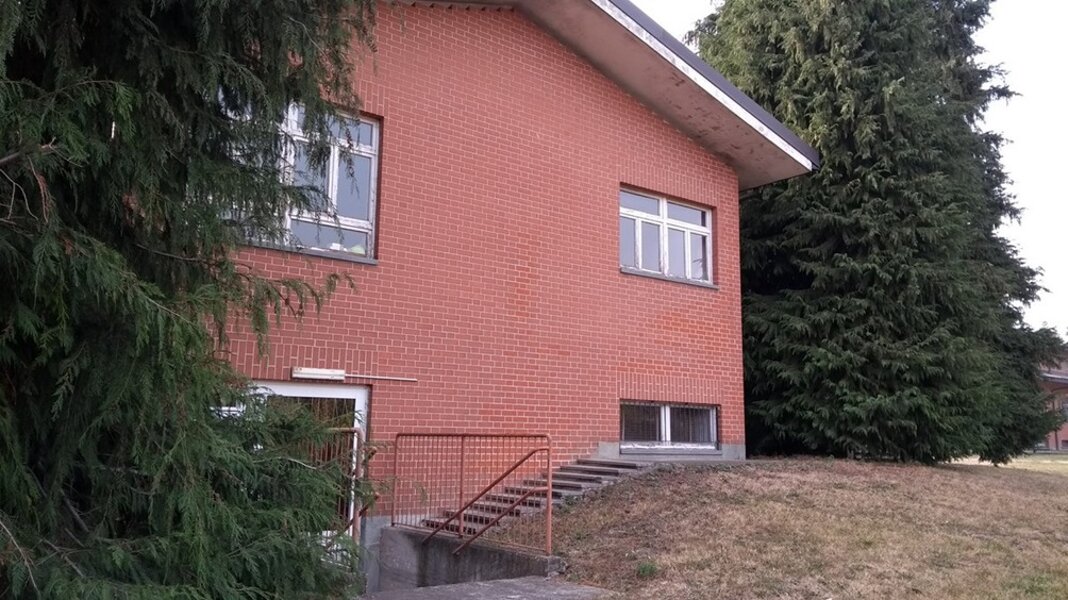

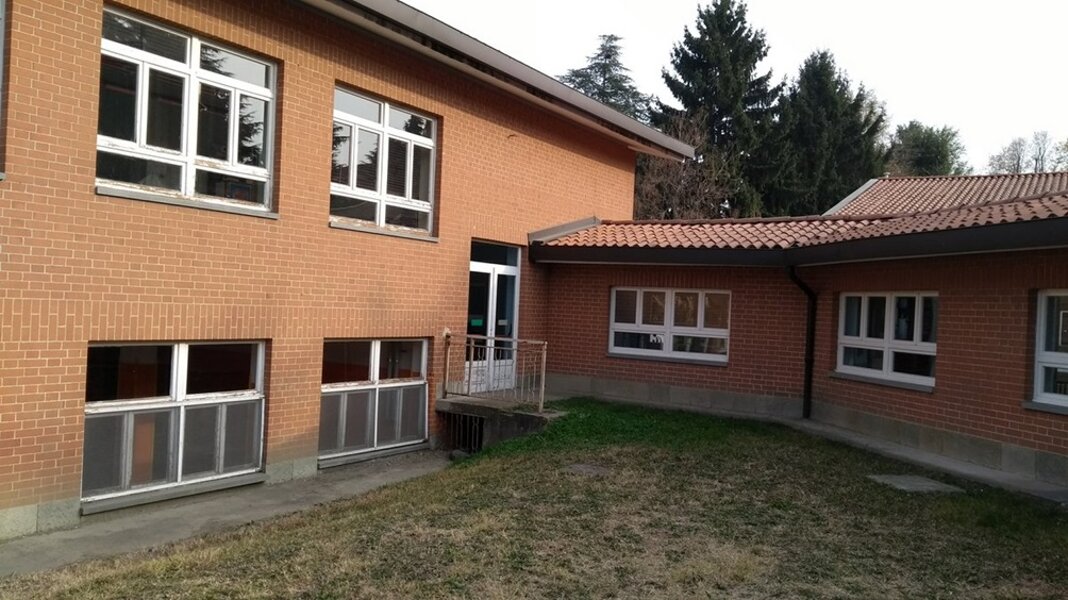

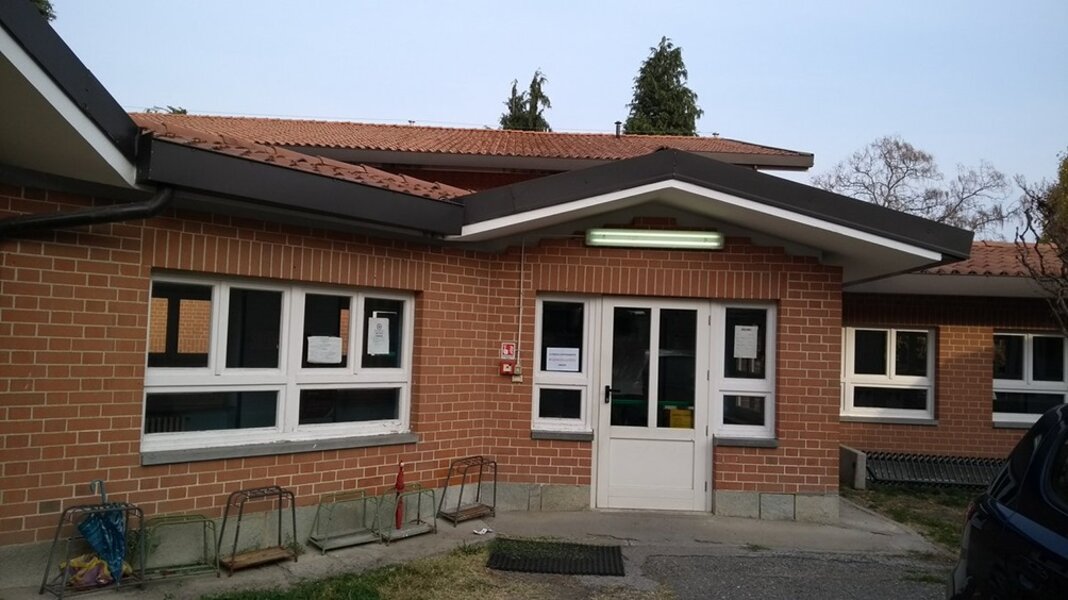

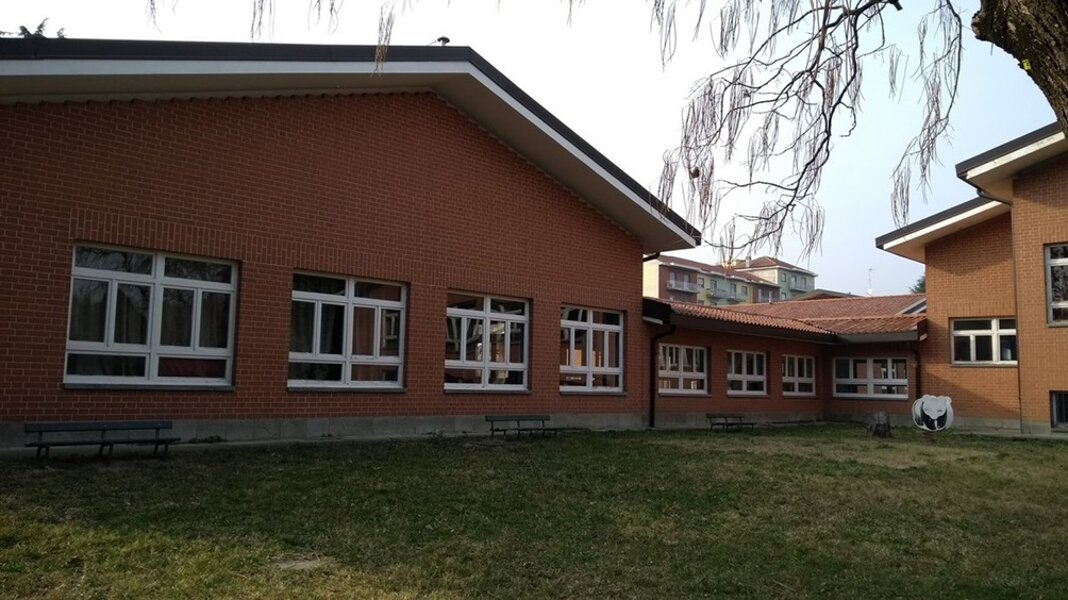

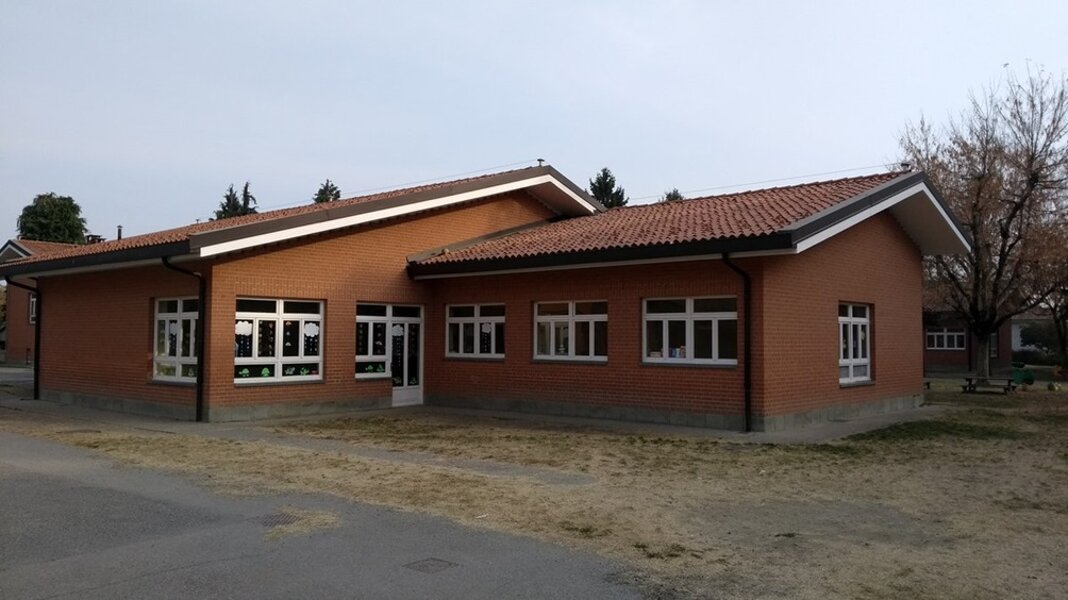

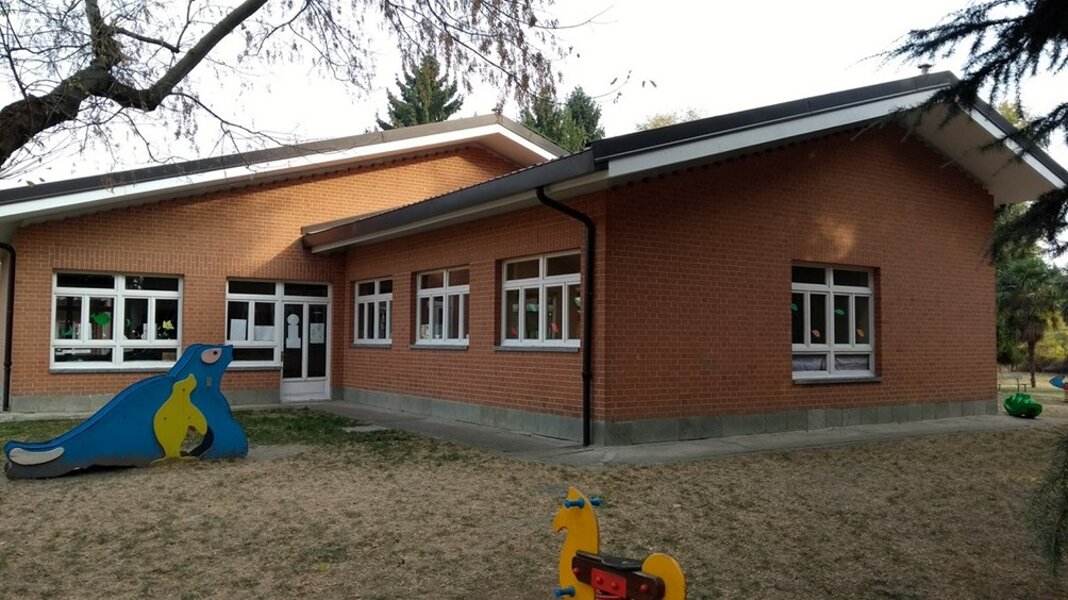

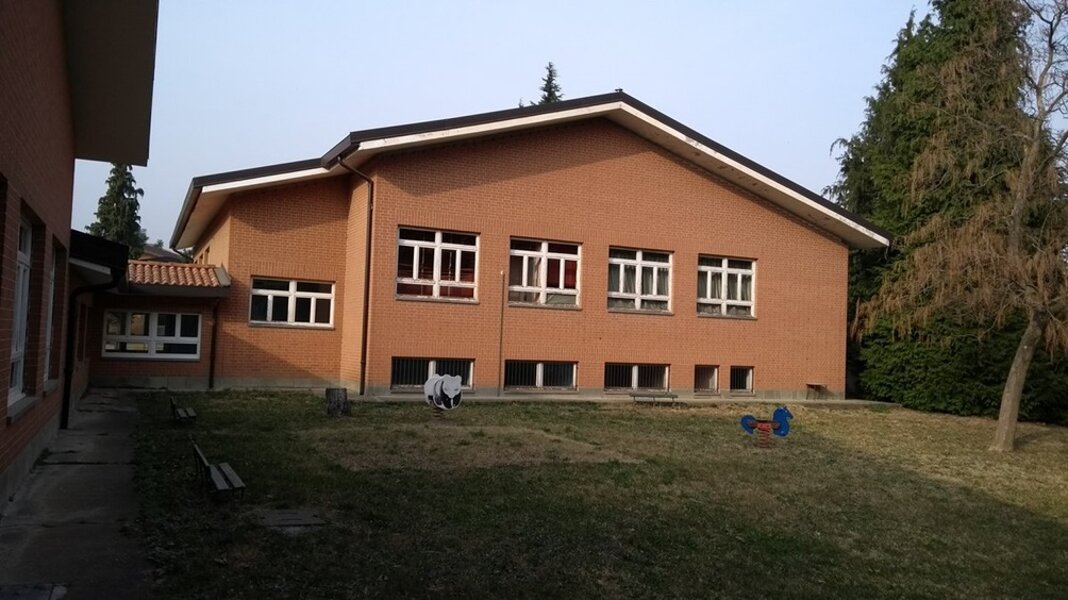

Scuola Infanzia A. Frank - Pinerolo
Intervento strutturale di adeguamento sismico
Committente: Comune di Pinerolo
Analisi Vulnerabilità Sismica - Progettazione Preliminare, Definitiva ed Esecutiva
Il progetto dell'intervento di adeguamento sismico di tutti i corpi di fabbrica costituenti la scuola di infanzia A.Frank si è sviluppato in modo coerente attraverso tutte le fasi di indagine e conoscenza strutturale, arrivando a definire compiutamente tutti gli elementi e le giunzioni dell'esoscheletro in acciaio e delle relative fondazioni.
In condizione sismica la struttura esistente in c.a. ha principalmente la funzione di trasferimento dei carichi verticali in fondazione, mentre le azioni orizzontali prodotte dal sisma vengono contrastate dalla nuova struttura in acciaio e da questa trasmesse alle fondazioni su micropali dei contrafforti esterni.
Le azioni sismiche di progetto sono riferite ai seguenti parametri:
• Latitudine = 44.881°
• Longitudine = 7.334 °
• VN = 50 anni vita nominale prevista
• CU = 1.5 coefficiente d’uso (classe d’uso III)
• VR = 75 anni periodo di riferimento
I requisiti di sicurezza sono stati definiti facendo riferimento ai seguenti stati limite: Stato Limite di salvaguardia della Vita (SLV)
Indagini geognostiche eseguite:
- prova MASW (Multichannel Analysis of Surface Waves), per la caratterizzazione della risposta sismica del sito;
- rilievo con singola stazione HVSR (Horizontal Vertical Spectral Ratio) dei microtremori (vibrazioni ambientali);
- prove CPT penetrometriche statiche proseguite poi in modalità dinamica DPSH fino al rifiuto all'infissione della punta.
Indagini sui materiali di costruzione impiegati e sulla rispondenza del costruito al progetto originario:
- ricerca dei dati di progetto e dei certificati delle prove a rottura eseguite all'epoca d costruzione su CLS e Acciaio;
- campagna di misure sclerometriche eseguite sugli elementi in cemento armato a vista del sottotetto e della copertura, correggendo opportunamente i risultati per tener conto dell'età del CLS;
- verifica della rispondenza del costruito al progetto strutturale depositato;
- prelievo di campioni di CLS e barre di acciaio per prove di resistenza in laboratorio.

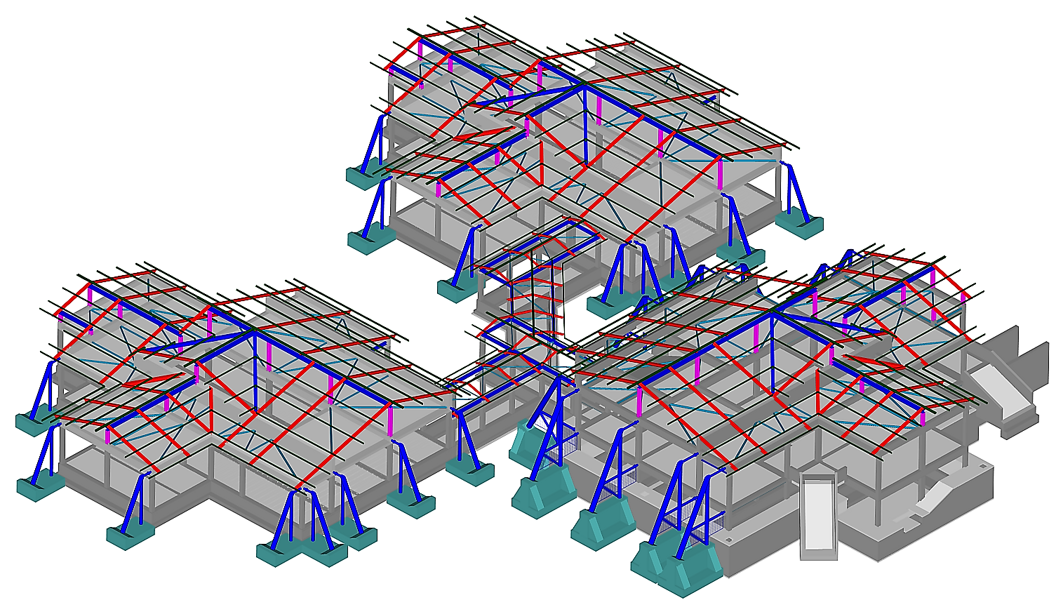

L'intervento di adeguamento sismico
prevede:
- sostituzione dei tetti in laterocemento con nuova struttura in carpenteria metallica e pannelli di copertura;

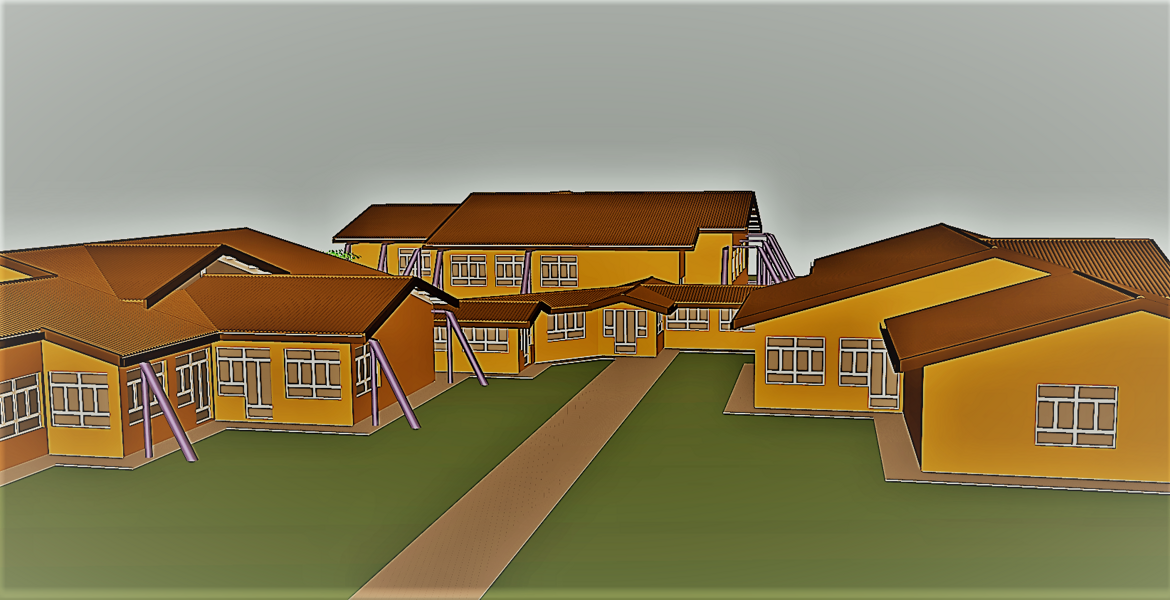

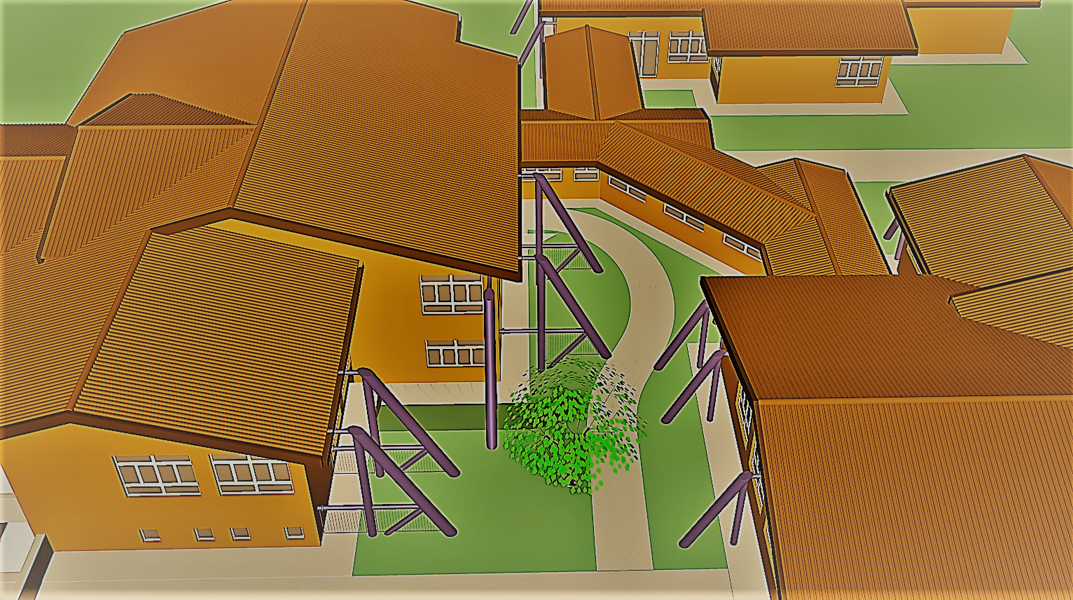

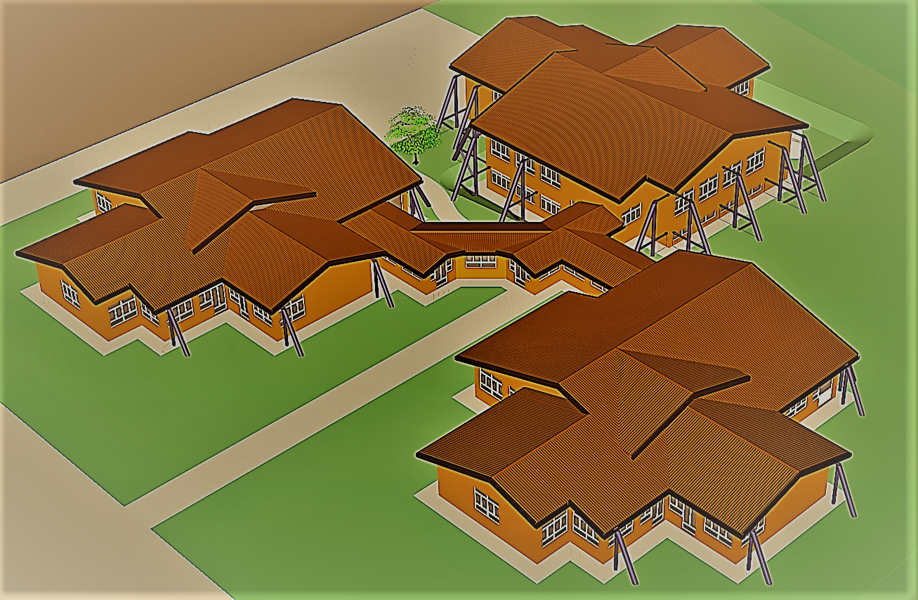

- realizzazione di contrafforti esterni in carpenteria metallica, collegati tra loro e ai solai da controventature di piano;
- plinti e fondazioni profonde su micropali per i contrafforti esterni;
- interventi locali di rinforzo delle strutture esistenti interne all'edificio.
Le scelte progettuali fatte, oltre a garantire il livello di sicurezza richiesto dalle norme, hanno permesso di minimizzare l'impatto esterno delle strutture di contrasto delle azioni sismiche, di ottimizzare le lavorazioni interne agli edifici e di ridurre il più possibile i costi legati al ripristino delle finiture e degli impianti.
La programmazione degli interventi è stata studiata attentamente in modo da garantire la fruibilità per l'uso scolastico nel minor tempo possibile. Sono stati presi in considerazione anche fattori estetici e funzionali volti al raggiungimento di elevati standard per le sistemazioni esterne.
